富士超聲波流量計探頭安裝方式及方位。一般有兩種探頭安裝方式：V法和Z法，經驗表明在不影響信號接收的情況下，V法測量精度高于Z法。由于V法探頭安裝便于精確定位，因此測量誤差主要來自流態和管道參數。而Z法安裝聲程短，信號雖強，探頭定位難度大，容易產生安裝誤差，大口徑管道更突出。

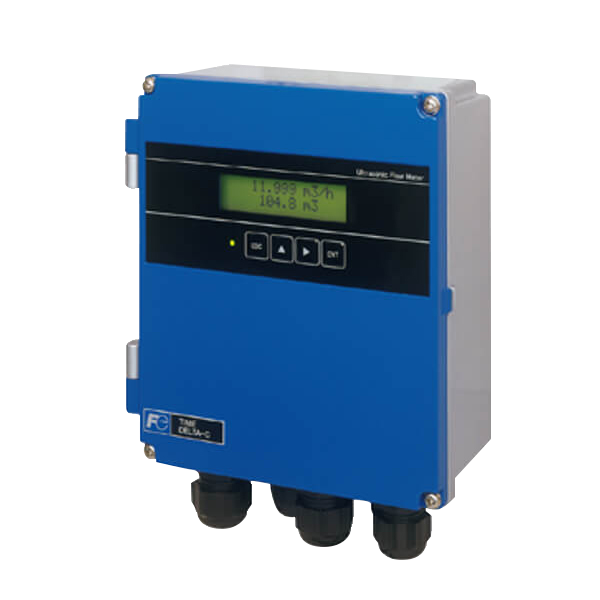

富士超聲波流量計

富士超聲波流量計FSC/FSV/FLR

安裝與計量精度的關系

1．富士流量計探頭安裝方式及方位。一般有兩種探頭安裝方式：V法和Z法，

經驗表明在不影響信號接收的情況下，

V法測量精度高于Z法。由于V法探頭安裝便于精確定位，

因此測量誤差主要來自流態和管道參數。

而Z法安裝聲程短，信號雖強，探頭定位難度大，容易產生安裝誤差，

大口徑管道更突出。

2．探頭間距與徑向錯位。

探頭間距的定位錯誤造成聲程大小誤差，直接影響計量精度，嚴重時找不到信號。

表4 鋼管V法安裝探頭間距偏差與測量精度的關系

探頭徑向錯位一般對測量結果影響甚微，但會關系信號強弱。安裝時要求聲束穿過管道中心，

否則會由于聲波發射與接收角度不符使信號嚴重衰減，直至不能測量.

3．安裝環境、耦合劑、信號電纜及其他。便攜式超聲波流量計采用多脈沖、寬頻帶信號，

具有一定抗電磁干擾能力，

但在安裝現場存在高頻，特別是變頻干擾源時不能完全正常工作。探頭信號電纜過長會使信號衰減，

一般不宜超過200米，

且應使用特定阻抗的同軸電纜，專用端頭，中間不能有接頭。超聲耦合劑盡量使用導聲性能好、

不易混入氣體的粘性物質，如水玻璃、凡士林等。 　

以上簡要分析了由于管道和安裝等因素造成的便攜式超聲波流量計精度及使用中的一些問題。

實際上，造成誤差的主要因素有兩方面：一是管道截面積的計算誤差，

這是所有流速法流量計的共性問題。

二是超聲波聲程誤差，根據時差法流量計的原理：

由：t1　= L / ( C + v )

t2　= L / ( C－v )

Δt = t2 － t1 = 2 L v / C2

得：v　= Δt C2 / 2 L，

減小，測量結果偏低，反之偏高。
